Untuk melakukan pengaturan dasar router di Cisco Packet Tracer, caranya berikut ini :
Pilih Network Devices – Routers – PT Router

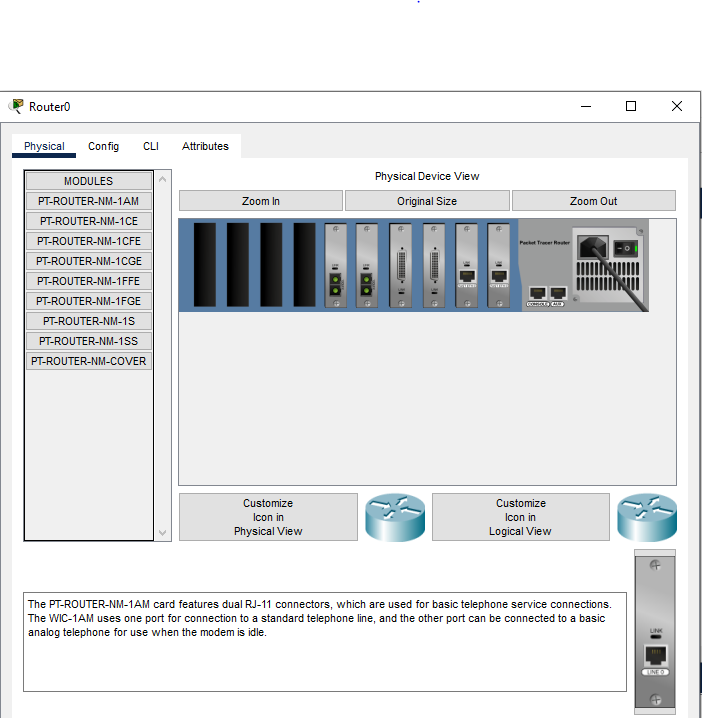

Klik Router tsb kemudian pilih tab Physical, klik tombol on/ off
Untuk melihat proses booting router di CLI dengan tanda pagar # berjalan
Setiap akan melakukan pengaturan pastikan masuk ke tab CLI, Would you like to enter the initial configuration dialog? [yes/no]: no
Cisco IOS memiliki 3 mode utama, yaitu
- User exec mode
- Privelege exec mode
- Global configuration mode
User exec mode
Secara default anda akan aktif di User exec mode dengan ditandai Router > (tanda lebih besar)
Privelege exec mode
Untuk masuk ke Privelege exec mode ketik “enable” maka mode konfigurasi menjadi Router# (tanda pagar)
Global configuration config
Global configuration mode digunakan untuk melakukan konfigurasi router, untuk masuk ke Global configuration mode ketik
Router#configure terminal
maka Anda akan aktif di Global configuration mode dengan ditandai dengan Router(config)#
Merubah hostname (nama router)
Pastikan aktif global configuration mode Router(config)#, lalu ketik hostname namahostname [enter]
Maka nama router akan berubah menjadi ROUTER_GEDUNG_B(config)#
Secara default pengaturan tsb (merubah hostname) disimpan memory sementara, sehingga pada saat router di restart maka pengaturan akan hilang (kembali ke pengaturan awal). Agar bisa disimpan secara permanen lakukan perintah berikut

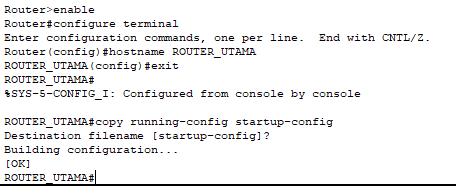

Menyimpan konfigurasi router secara permanen
Setelah melakukan konfigurasi (misalnya merubah hostname router), pastikan Anda aktif di privelege mode (Router#), lalu ketik ketik perintah
ROUTER_UTAMA#copy running-config startup-config [enter]
Destination filename[startup-config]? [enter]
Perintah yang digunakan untuk kembali pengaturan (mode) sebelumnya gunakan perintah exit
Restart router
Lakukan restart modem, maka pengaturan tadi (merubah hostname) akan tetap ada.
